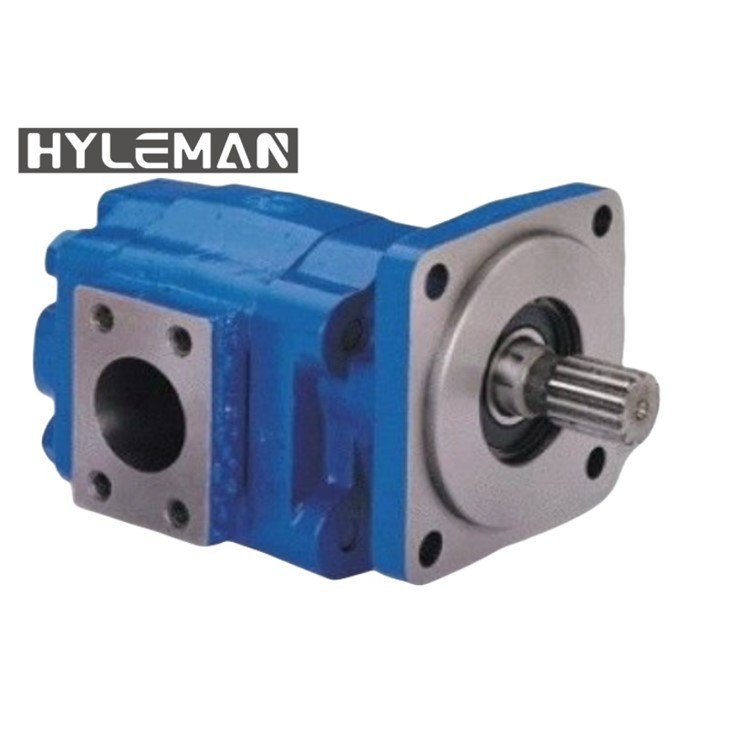

P50 / 51 DUMPENI DUMPENI PUMPI CM-391-2686-065 / CM-391-0381-077

P50 / 51 kamion DUMPE GIL GUNGER PUMP PUMPE KNJIGE CM-391-2686-065 / CM-391-0381-077







Tehnički podaci:

P50

nutm	Opis	Dio #		nutm	Opis	Dio #
1	Snap prsten	CM-391-2686-065		12	Brtve za brtvu	CM-391-2884-021
2	Vanbrodski ležaj	CM-391-0381-077			Kućište zupčanika	Za referencu samo
3	Pečat (pumpa)	CM-391-2883-103
	HI Brtva pritiska (motor)	CM-391-2883-115
4	Poklopac za kraj osovine	Za referencu samo		13	Nosilac ležaja	Za referencu samo
				14	Povezivanje osovine	Za referencu samo
				15	Podudarni set opreme	Za referencu samo
5	Provjerite sklopove	CM-391-3681-001		16	Kućište zupčanika	Za referencu samo
	Priključak	CM-391-2286-004		17	Port Kraj poklopca	Za referencu samo
6	Prstene brtve	CM-391-2585-009		18	Perilice	Za referencu samo
7	Valjkasti ležajevi	CM-391-0381-905		19	Vijci ili vijci za kapice	Za referencu samo
8	Džepne brtve	580C-093		20	Matice	Za referencu samo
9	Potisni ploče	CM-391-2185-912
10	Nntegral pogonska osovina
11	i set opreme	Za referencu samo

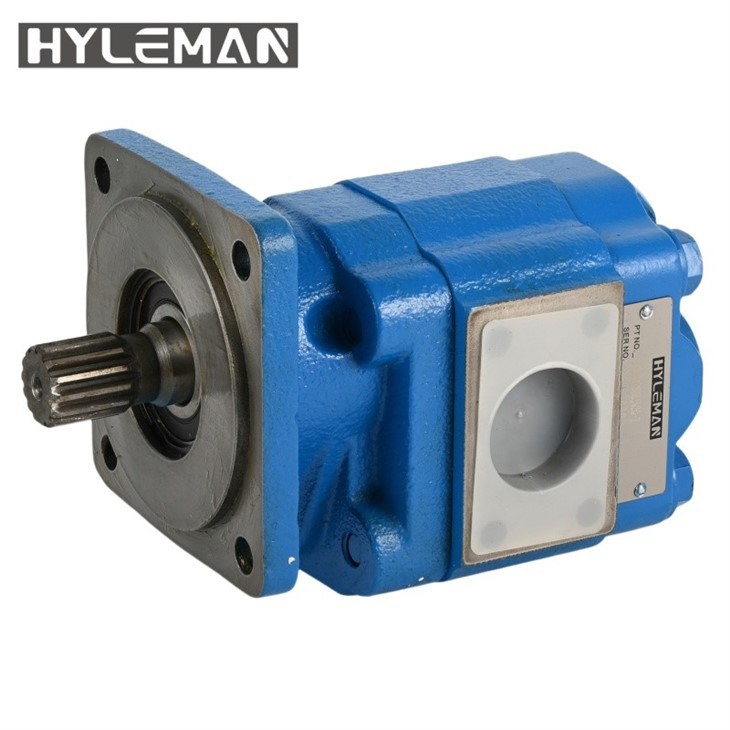

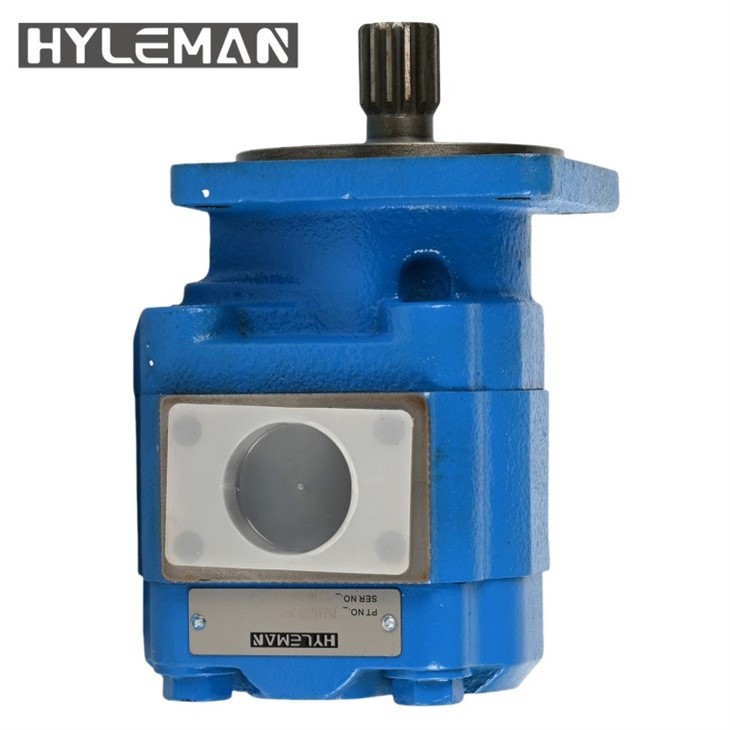

P51

Predmet	Opis	Dio #		Predmet	Opis	Dio #
1	Snap prsten	CM-391-2686-065		11	Brtve za brtvu	CM-391-2884-021
2	Vanbrodski ležaj	CM-391-0381-077		12	Kućište zupčanika	Za referencu samo
3	Brtva	CM-391-2883-103		12A	Dvokrevetne igle	CM-391-2082-032
	HI Brtva pritiska (motor)	CM-391-2883-115
4	Poklopac za kraj osovine	Za referencu samo		13/14	Nosilac ležaja	Za referencu samo
					Povezivanje osovine	Za referencu samo
5	Provjerite sklopove	CM-391-3681-001		15	Podudarni set opreme	Za referencu samo
	Priključak	CM-391-2286-004		16	Kućište zupčanika	Za referencu samo
6	Prstene brtve	CM-391-2585-009		16A	Dvokrevetne igle	CM-391-2082-032
7	Valjkasti ležajevi	CM-391-0381-905		17	Port Kraj poklopca	Za referencu samo
8	Džepne brtve	580C-093		18	Perilice	Za referencu samo
9	Potisni ploče	CM-391-2185-912		19/20	Vijci ili vijci za kapice	Za referencu samo
10	Integralno pogonsko vratilo i				Matice	Za referencu samo
	Prenosnički set	Za referencu samo

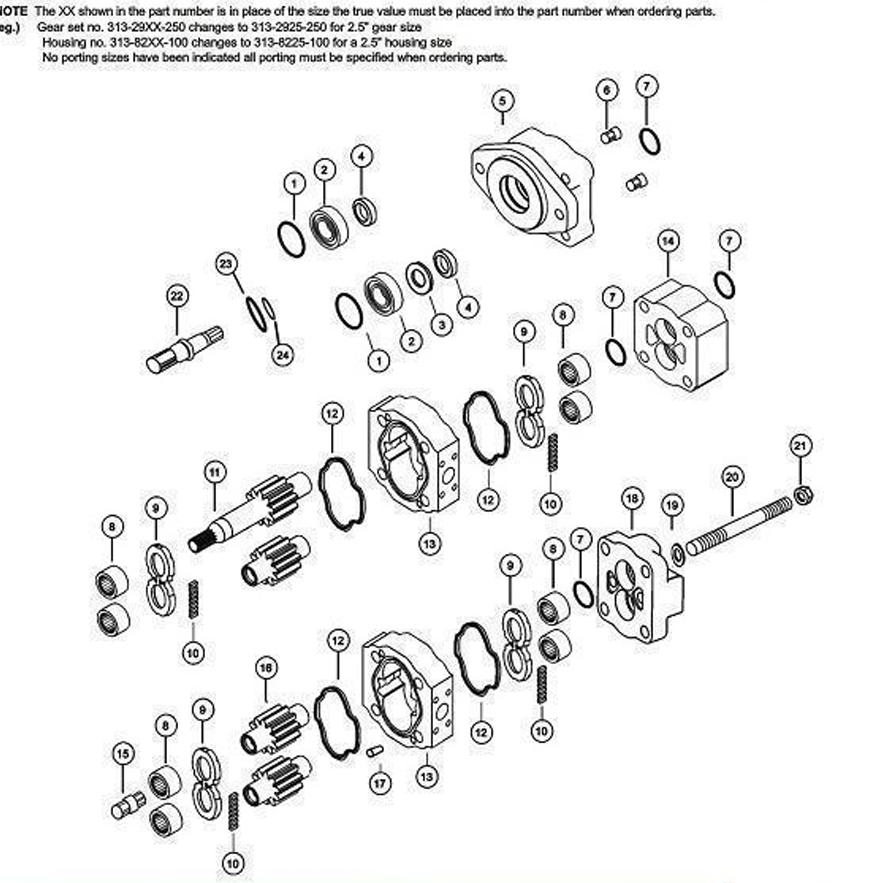

Drw.br.	Opis	Doyle br.	Generalno.
1	Vratilo brg.Snapring		391-2686-065
2a	Ležaj odstojnika i septirera za motore		391-3383-087
2b	Ležaj ulaznog osovine		391-0381-077
3	Motorni septivač koji se koristi s ležajem osovine		391-3383-020
4a	PumpLipseal		391-2883-103
4b	Motorni zaptivač za usne		391-2883-115
4c	Pumplip brtva samo za kontinuitet osovine		391-2883-133
5a	51 PAD pilot zaslon pumpe krajnje poklopca	MB-1685-3	313-5017-201
5b	514boltb pilot pumpa na kraju poklopca 42 (4 "CR 101,6mm piot)	HB-1685-3	313-5037-201
5c	514BOTT C PILOT PUMPATNIH KRAJ CAVETYPE 78 (5 stepeni ili 127 mm PLLO)	KB-1685-3	313-5037-202
5d	512BOLTB pilot pumpa krajnje poklopca tipa 97 (4c 101,6mm piot)	RB-1685-3	313-5027-201
5e	512boltcPilot Cumpt Endype Cumpertype98 (5 stepeni ili 127 mm plitka)	NB-1685-3	313-5027-202
51	512boltb (tip 2) Zatvoreni poklopac crpljenog crpke Type96 (4OR 101,6mm parcela)		313-5027-205
5g	512BOLTC (tip 2) Pilot pumpe na kraju poklopca 9 (5OR 127 mm pilot)	Lb-1685-3	313-5027-206
5h	51/51 krajnje poklopca osovine za piggyback jedinice tipa 91	JC-1685-15	313-5027-208
51	Krajnji poklopac osovine 76/51 za piggyback jedinice Type92	LC-1685-15	313-5027-209
5J	51 PAD pilot motornog vratila na kraju savertip 00	MB-1685-3-M	313-5017-401
5k	514 Boltbpilot krajnje osovine motora TIP51 (4 "101,6mm parcela)	HB-1685-3-M	313-5037-401
5L	514boltcPilot motorni vratili kraj Covertype78 (5OR 127 mm pilot)	KB-1685-M	313-5037-402
5m	512boltbpilot Zavrsta motora krajnje poklopca tipa 97 (4 "101,6mm parcela)	RB-1685-3-M	313-5027-401
5n	512boltcPilot završnica motora sa motorom 98 (5 stepeni ili 127 mm pilot)	NB-1685-3-M	313-5027-402
	Za više informacija ili naloga za specijalcij, kontaktirajte nas
6a	Provjerite motor ventila	HPN-084	391-3681-001
6b	Pumpa za pritisak	HPN-091	391-2288-004
7	Brtvilo	HPN-114	391-2585-009
8	Roller ležaj (01.937 OD)	S-1032	391-0381-059
9a	Pump potisak	HPN-249	391-2185-029
9b	Motorni potisni tanjur	HPN-017	391-2185-012
9c	Suvi ventil potisni paleti	Y-1058-DV	391-2185-041
10	Džepna brtva		391-2882-050
11a	Osovina i oprema 14tooth Spline 1.228 stepeni mej.dia.type7	HPN-110	313-29xx-250
11b	Osovina i oprema 1.250 * KLJUČI (5/16) TIP 11	HPN-160	313-29xx-750
11c	Osovina i prijenosnik 13 zub spline 0.858 stepena maj.dia tipa 25	HPN-119	313-29xx-230
11d	Osovina i prijenosnik 0.9984 * Dis.keyed (1/4 stepena × 3/8 * × 11/4) tip43	HPN-269	313-29xx-740
110	Osovina i zupčanik 14 zub spline 1.228maj.da.type53 Tip 2	HPN-266	313-29xx-450
11f	Osovina i prijenosnik 13 zub spline 0.858 stepeni MA] .DIA TIP65 TIP2		313-29xx-430
12	Brtva kućišta pumpe i motora		391-2884-021
13	Kućište Dowellpin		391-2082-032
14	Menjač pumpe i motora	MA-168B-XX	313-82xx-100
15a	51 nosač motora	TA-1687	313-7740-100
15b	51 nosač ležaja pumpe sa uobičajenim prolazom	TA-1687-11	313-7723-100
16	Povezivanje osovine		313-1133-001
17	Samo set opreme	HPN-112-XX	313-28xx-000
18 a	51 Poklopac pumpe i motora	ZA-1603	313-3120-100
18b	51 CUMPER & MOTORPORT END PRIKLJUČIVANJE POTPUNOM PORTING	ZA-1603-RP	313-3420-100
18c	51 Portu za krajni poklopac portu piggy	JC-1685-24	313-5027-212
19	Ravna perilica (5/8)		391-3784-028
20	Vijci / studs (5/8 stepeni -UNC)
21	Hexnut (5/8-UNC)		391-1451-076
22 a	Kontinentalna osovina Tip 11 (1.250 "0keyed 5/16 stepeni)		313-1500-500
22b	Kontinentalna osovina TIP7 (1.250 stepeni 0-14 zubne spline)		313-1135-194
22c	Kontinentalna osovina Tip 25 (0,8750-13tooth splene)		313-1000-300
22d	Kontinentalna osovina TIP43 (1,00 stepen × 1/4 × 3/8 stepeni × 11/4 "tipka)		313-1500-400
22e	Tip kontinentalne osovine 73long (1.250 stupnjeva 5/16 ")		313-1500-502
23	Kontinentalna osovina brg.retener (možda se ne može izviti)		391-3381-046
24	Kontinentalna osovina brG, držač Snapring (Maynot Bereq)		391-2685-040
Nije prikazan	Držač za brtvljenje za 51/51 piggy backpumps.ec		391-2584-063
Nije prikazan	Brtva Retainero prsten za piggy backpump sec		391-2881-124
Nije prikazan	Brtva Retainero prsten za piggy leđa pumpe.ec		391-2881-120
Nije prikazan	Držač za brtvljenje za 76/51 piggy backpumps.ec	HPN-368	391-2585-013
Nije prikazan	Case Odvodni utikač		391-2282-056
Nije prikazan	Pečat za sušenje ventila Retajner	HPN-350	391-2584-050
Nije prikazan	Pumplipsoalfor SIGGY Backs.ec & P.EC		391-2883-058
Nije prikazan	Ključ osovine Fortype 73 osovina		391-1781-008
Nije prikazan	Ključ osovine za osovinu tipa 43		391-1781-021
Nije prikazan	Osovina 11 osovina	X10-38	391-1781-045
Nije prikazan	50/50 piggy nazad povezivanje osovine		313-1133-004
Nije prikazan	7550 piggy nazad povezivanje osovine	HPN-363	313-1133-003
Napomena Thexxshown u dijelu Numbeor je umjesto veličine istinski val mora biti postavljen IRKO broj dijela koji je naručioRSRG Perts.
(npr.) Podešavanje reduktora MO.313-29XX-250 se mijenja na 313-2925-250 za 2,5 stepena
Br.313-82xx-100 Chenges do 313-8225-100 za A2,5 kućište SZE
Nisu povezane slzene nisu bile indkatad svi pcrting moraju bosjenicama boce kada pretrčavaju dijelove.

Datum dimenzije:







Ningbo Hylleman Hydraulics Co., Ltdje naučna i inovativna kompanija koja integrira istraživanje i razvoj, proizvodnju, prodaju i uslugu visokokvalitetnih hidrauličkih pumpi, motora, ventila i drugih hidrauličnih proizvoda.


Hyleman uglavnom pruža reprografsku A4VSO, A7VSO, A4VG, A7VO, A4V i klip visokog pritiska, rexroth pgh3, pgh4 i pgh5 serijske pumpe serije, A4VM, A6VM, A2FM i A4FM klipne morske motore; BM3, BM4, BM5, BM6 i ostali orbitni motori. Kroz honiti i inovativnost Hylemana, proizvodi Hyleman serije ne mogu savršeno zamijeniti samo originalne proizvode, već i ostvaruju besprijekornu razmjenu i povezivanje svih dijelova. Štaviše, ima nižu buku, veću jačinu efikasnost i duži radni vijek, kako bi u potpunosti nadmašio kvalitetu originalne tvornice, a izdržati teški test tržišta, izvezen je u više od 70 zemalja i regija širom svijeta.

Proizvodi serije HYLENAMAN široko se koriste u mašini za inženjerstvo, plastične mašine, metalurške mašine, mašine za sanitaciju okoliša, rudarske mehanizacije, morske mašine, mašine za pakiranje, portu i raznu hidrauličnu opremu, koje su klijenti visoko pohvali.

Hyleman ima World Advanced CNC opremu za preradu, vertikalne i horizontalne obrade, visoko precizno dvostrano mljevenje, brušenje utora, brusivo i pune automatske obrade. Sa 12 nezavisnih laboratorija za testiranje, proizvodi su sveobuhvatno pregledani prije otpreme kako bi se osiguralo da proizvodi Hyleman Series postižu visoku preciznost, visoke kvalitete i nulte nedostatke.

"Optimizacija performansi hidrauličnih proizvoda, poboljšavajući kvalitetu hidrauličnih proizvoda i vodeći sveobuhvatni nadogradnju hidrauličke potrošnje proizvoda" nije samo odgovornost i misija Hylemana, već i kineski san Hylemana. Hylleman je voljan sarađivati sa ljudima uvida da bi se neprestano napori ostvarili da ostvare ovaj san.

Toplo pozdravljajte sve prijatelje da posjetite prekrasan lučki grad - Ningbo kako biste razgovarali o saradnji i traže zajednički razvoj sa Hylemanom!





Zašto biratiHyleman?

1. Vrhunski kvalitet
Zavisi od 15 godina iskustva na dizajnu hidrauličnih pumpi, istraživanjima, razvoju i proizvodnjom, imamo vrhunsku kvalitetu u odnosu na domaće i prekomorske proizvođače, svi naši proizvodi su sa 1 godine garancijskog vremena.

2. Strogi sistem kontrole kvaliteta
Imamo najprikladniji sistem kontrole kvalitete, svi naši proizvodi su 100% testirani prije otpreme i svaki od njih ima jedan kôd za praćenje kako bi bili sigurni da su našim kupcima u redu s dobrim kvalitetom.

3. Napredna oprema za mašine
Sve mašine koje imamo su novi CNC mašine uvozili smo iz Njemačke i Japana kako bismo postigli veću potražnju na preciznosti proizvoda.

4. Snažan tehnički tim
Naš tehnički tim ima više od 20 godina iskustva na dizajnu i inženjerskom jeziku pumpi, naš glavni inženjer ima više od 40 godina iskustva u dizajnu pumpi. Imamo jednog istraživačkog tima za 15 osoba, odgovorno za istraživanje unapređenja pumpi i razvoja novih proizvoda.

5 Konkurentna cijena
Zbog dobrog upravljanja, naša je cijena konkurentnija od originalnih proizvoda, razumnijih od većine domaćih dobavljača.

6. Brzo vrijeme isporuke
Možemo isporučiti male narudžbe u roku od jedne sedmice, za velike narudžbe poput 500 kom pumpa ili kompleta kertridža obično možemo napraviti pošiljku u roku od mjesec dana.

7. Garantni rok
Svi naši proizvodi su u roku od 1 godine garancijskog vremena nakon pošiljke iz naše tvornice.

8. obzirnost
Možemo pružiti tehničku podršku u bilo kojem trenutku ako naši kupci ispunjavaju bilo kakvo pitanje tokom upotrebe, mi ćemo pružiti rješenja u najčuvijim vremenu.

9. Duga razvojna strategija
Željeli bismo uspostaviti dugačku vezu strategije sa našim kupcima, za promocijuHylemanBrend zajedno, podrška i obuči potencijalnog kupca da bude naš agent u svakoj zemlji i regiji širom svijeta.
